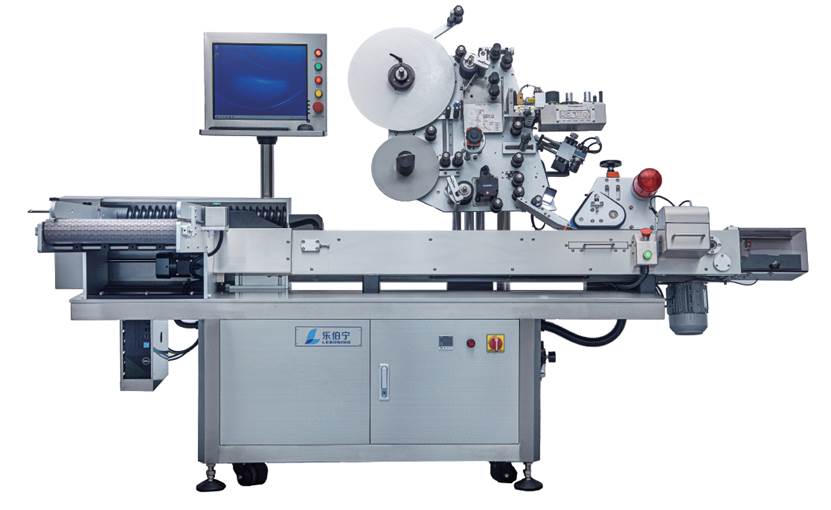

Y-500贴标机(卧式圆瓶贴标机)


一、设备描述 Device description

●适用于各种小圆瓶的卧式贴标使用。

Suitable for all kinds of small round bottle horizontal label use.

●水平进料、操控简单、破瓶率低。

Horizontal feeding,simple manipulation,low rate of broken bottles .

●螺杆分瓶,分瓶均匀且与输送带机械同步,不缺瓶、不破瓶。

Screw bottle,The bottle is evenly divided and mechanically synchronized with the conveyor belt,do not lack,not broken bottles.

●使用进口知名品牌伺服电机,出标速度快、精度高及稳定性好。

Use imported well-known brand servo motor,the speed,high precision and good stability.

●高速海绵轮附滚贴机构,缓冲性及耐磨性好。

High-speed sponge wheel rolling stick prm,buffer and wearability.

●贴标速度快、精度高,贴标精度±0.5mm。

Labeling speed,high precision,labeling accuracy+/-0.5 mm.



二、设备特点 Contrivance Feature






水平进料

与其他厂家垂直进料机构相比,更安全方便,破瓶率也大幅降低为二十万分之一,比其他厂家小十倍以上,配有缺瓶检测装置,瓶子少于一定量时可自动减速,上料后可自动加速,并大大降低人工劳动强度


高速出标机构

采用三段式设计,出标速度快且不断标

螺杆分瓶

采用螺杆分瓶机构并与输送带机械同步,使容器舒畅地进入输送带,不倒瓶、不破瓶



高速轮附机构


翻转站立机构


常用适用瓶型





三、技术参数 Technical Specifi cation



贴标机主要参数

不干胶标签参数

适用瓶子直径

φ10-24mm 或φ16-30mm

适应标签材质

透明标签、铜板纸及PE等

适用瓶型

安瓿瓶、口服液瓶及西林瓶等小圆瓶

适应标签卷内径

Φ76mm

贴标速度

0-500瓶/分

最大标签卷外径

Φ400mm

贴标精度

±0.5mm(包材误差除外)

适应标签尺寸范围

长度15-200mm、宽度15-80mm

贴标合格率

>99.99%

标签间距

2-4mm

破瓶率

<0.001%

标签上下边与底纸边缘间距

2mm

电源

AC220V、50HZ/60HZ

标签底纸基本克重

>62g/m2

功率

4KW

底纸厚度

>55μm

压缩空气耗气量

0.5Mpa,300L/min(配热烫印打印机)

底纸抗拉伸力

机器方向:16kg/25mm 横向:7kg/25mm

总重量

400kg

底纸抗撕裂度

机器方向:25克/张 横向:31克/张

标准设备外形尺寸

2650*1710*1650mm

底纸透明度

52%
